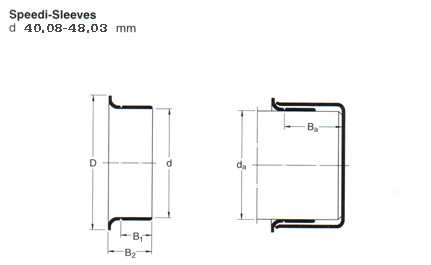

Shaft diameter | Sleeve Dimensions | Designation | |||||
da | d | D | B1 | B2 | Ba 1) | ||
min | max | +,- 1,6 | +,- 0,8 | +,- 0,8 | |||
mm /in |
mm /in |
- | |||||
48,49 | 48,64 | 48,56 | 56,4 | 9,5 | 12,7 | 25,4 | CR 99192 |
1,909 | 1,915 | 1,912 | 2,219 | 0,375 | 0,500 | 1,000 | |
49,12 | 49,28 | 49,23 | 56,4 | 14,3 | 17,5 | 25,4 | CR 99193 |
1,934 | 1,940 | 1,938 | 2,219 | 0,563 | 0,688 | 1,000 | |
49,91 | 50,06 | 50 | 57 | 14 | 17 | 25 | CR 99196 |
1,965 | 1,971 | 1,969 | 2,244 | 0,551 | 0,668 | 0,984 | |
50,22 | 50,37 | 50,3 | 58,8 | 14,3 | 17,9 | 26,6 | CR 99198 |
1,977 | 1,983 | 1,980 | 2,313 | 0,563 | 0,704 | 1,050 | |
50,72 | 50,88 | 50,8 | 61,1 | 14,3 | 17,5 | 25,4 | CR 99199 |
1,997 | 2,003 | 2,000 | 2,406 | 0,563 | 0,688 | 1,000 | |
50,8 | 61,1 | 22,2 | 25,4 | 25,4 | CR 99200 | ||
2,000 | 2,406 | 0,875 | 1,000 | 1,000 | |||
51,82 | 52 | 52 | 62,7 | 12,7 | 15,9 | 34,5 | CR 99204 |
2,040 | 2,047 | 2,047 | 2,469 | 0,500 | 0,625 | 1,359 | |
52,25 | 52,4 | 52,4 | 62,7 | 19,8 | 23,8 | 34,9 | CR 99205 |
2,057 | 2,063 | 2,063 | 2,469 | 0,781 | 0,938 | 1,375 | |
53,92 | 54,05 | 53,98 | 61,5 | 12,7 | 19,1 | 32,5 | CR 99210 |
2,123 | 2,128 | 2,125 | 2,422 | 0,500 | 0,750 | 1,281 | |
53,95 | 54,1 | 53,98 | 61,5 | 19,8 | 23,8 | 34,9 | CR 99212 |
2,124 | 2,130 | 2,125 | 2,422 | 0,781 | 0,938 | 1,375 | |
54,91 | 55,07 | 55 | 62 | 20 | 23 | 31,8 | CR 99215 |
2,162 | 2,168 | 2,165 | 2,441 | 0,787 | 0,905 | 1,250 | |
55,52 | 55,68 | 55,58 | 63,5 | 19,8 | 23,8 | 33,4 | CR 99216 |
2,186 | 2,192 | 2,188 | 2,500 | 0,781 | 0,938 | 1,313 | |
55,83 | 56 | 56 | 64,3 | 12,7 | 15,9 | 33,4 | CR 99220 |
2,198 | 2,205 | 2,205 | 2,531 | 0,500 | 0,625 | 1,313 | |
56,57 | 56,72 | 56,64 | 64,3 | 12,7 | 15,9 | 33,4 | CR 99229 |
2,227 | 2,233 | 2,230 | 2,531 | 0,500 | 0,625 | 1,313 | |
56,64 | 64,3 | 19,8 | 23 | 31,8 | CR 99230 | ||
2,230 | 2,531 | 0,781 | 0,906 | 1,250 | |||
56,82 | 56,97 | 56,9 | 65,1 | 19,4 | 22,9 | 31,8 | CR 99226 |
2,237 | 2,243 | 2,240 | 2,563 | 0,764 | 0,900 | 1,250 | |
57,12 | 57,28 | 57,15 | 64,3 | 8 | 11,1 | 33,4 | CR 99227 |
2,249 | 2,255 | 2,250 | 2,531 | 0,313 | 0,483 | 1,313 | |
57,15 | 64,3 | 19,8 | 23,8 | 33,4 | CR 99225 | ||
2,250 | 2,531 | 0,781 | 0,938 | 1,313 | |||
58,65 | 58,8 | 58,75 | 68,3 | 19,8 | 23,8 | 34,9 | CR 99231 |
2,309 | 2,315 | 2,313 | 2,688 | 0,781 | 0,938 | 1,375 | |
59,1 | 59,26 | 59,13 | 69,8 | 19,1 | 22,2 | 38,1 | CR 99233 |
2,327 | 2,333 | 2,328 | 2,750 | 0,750 | 0,875 | 1,500 | |
59,92 | 60,07 | 60 | 70,7 | 9,4 | 11,4 | 37,3 | CR 99241 |
2,359 | 2,365 | 2,362 | 2,785 | 0,370 | 0,450 | 1,741 | |
60 | 70,7 | 20 | 23 | 34,9 | CR 99235 | ||
2,632 | 2,785 | 0,787 | 0,905 | 1,375 | |||
60,17 | 60,33 | 60,33 | 69,8 | 19,8 | 23,8 | 34,9 | CR 99236 |
2,369 | 2,375 | 2,375 | 2,750 | 0,781 | 0,938 | 1,375 | |
60,25 | 60,4 | 60,33 | 69,8 | 15,1 | 19,1 | 34,9 | CR 99238 |
2,372 | 2,378 | 2,375 | 2,750 | 0,594 | 0,750 | 1,375 | |
60,3 | 60,45 | 60,33 | 69,8 | 13,4 | 17,4 | 34,9 | CR 99240 |
2,374 | 2,380 | 2,375 | 2,750 | 0,526 | 0,683 | 1,375 | |
60,33 | 69,8 | 19,8 | 23,8 | 34,9 | CR 99237 | ||
2,375 | 2,750 | 0,781 | 0,938 | 1,375 | |||
61,82 | 61,98 | 61,93 | 71,8 | 19,8 | 23,8 | 35,4 | CR 99243 |
2,434 | 2,440 | 2,438 | 2,828 | 0,781 | 0,938 | 1,393 | |
61,82 | 62 | 62 | 71,8 | 12,7 | 15,9 | 36,1 | CR 99244 |
2,434 | 2,441 | 2,441 | 2,828 | 0,500 | 0,625 | 1,425 |
