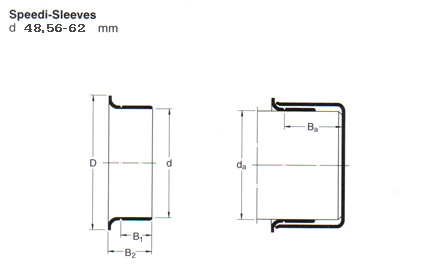

Shaft diameter | Sleeve Dimensions | Designation | |||||
da | d | D | B1 | B2 | Ba 1) | ||
min | max | +,- 1,6 | +,- 0,8 | +,- 0,8 | |||
mm /in |
mm /in |
- | |||||
61,85 | 62 | 61,93 | 71,8 | 12,7 | 15,9 | 36,1 | CR 99242 |
2,435 | 2,441 | 2,438 | 2,828 | 0,500 | 0,625 | 1,425 | |
63,22 | 63,37 | 63,3 | 73 | 19,8 | 23,8 | 35,4 | CR 99249 |
2,489 | 2,495 | 2,492 | 2,875 | 0,781 | 0,938 | 1,393 | |
63,42 | 63,58 | 63,5 | 71,6 | 14,1 | 16,5 | 22,6 | CR 99253 |
2,497 | 2,503 | 2,500 | 2,820 | 0,555 | 0,650 | 0,890 | |
63,5 | 63,65 | 63,5 | 71,6 | 19,8 | 23,8 | 34,9 | CR 99250 |
2,500 | 2,506 | 2,500 | 2,820 | 0,781 | 0,938 | 1,375 | |
63,5 | 71,8 | 12,7 | 16,7 | 35,4 | CR 99248 | ||
2,500 | 2,828 | 0,500 | 0,656 | 1,393 | |||
63,75 | 63,91 | 63,91 | 71,8 | 19,8 | 23 | 36,5 | CR 99251 |
2,510 | 2,516 | 2,516 | 2,828 | 0,781 | 0,906 | 1,438 | |
64,92 | 65,08 | 65 | 72,4 | 20 | 20 | 34,9 | CR 99254 |
2,556 | 2,569 | 2,559 | 2,850 | 0,787 | 0,905 | 1,375 | |
65,02 | 65,18 | 65,1 | 73,4 | 19,8 | 23,8 | 34,9 | CR 99256 |
2,560 | 2,566 | 2,563 | 2,891 | 0,781 | 0,938 | 1,375 | |
65,91 | 66,07 | 66 | 76 | 19,8 | 23,8 | 31,8 | CR 99259 |
2,595 | 2,601 | 2,598 | 2,990 | 0,781 | 0,938 | 1,250 | |
66,49 | 66,65 | 66,57 | 77,4 | 19,8 | 23,8 | 34,9 | CR 99261 |
2,618 | 2,624 | 2,621 | 3,047 | 0,781 | 0,398 | 1,375 | |
66,57 | 66,73 | 66,68 | 77,4 | 19,8 | 23 | 34,9 | CR 99264 |
2,621 | 2,627 | 2,625 | 3,047 | 0,781 | 0,906 | 1,375 | |
66,6 | 66,75 | 66,68 | 77,4 | 12,7 | 15,9 | 34,9 | CR 99260 |
2,622 | 2,628 | 2,625 | 3,047 | 0,500 | 0,625 | 1,375 | |
66,68 | 66,83 | 66,68 | 77,4 | 19,8 | 23,8 | 34,9 | CR 99262 |
2,625 | 2,631 | 2,625 | 3,047 | 0,781 | 0,938 | 1,375 | |
67,82 | 68 | 68 | 79,4 | 19,1 | 22,2 | 42,9 | CR 99266 |
2,670 | 2,677 | 2,677 | 3,125 | 0,750 | 0,875 | 1,688 | |
69,27 | 69,42 | 69,34 | 79,4 | 19,8 | 23 | 33,4 | CR 99268 |
2,727 | 2,733 | 2,730 | 3,125 | 0,781 | 0,906 | 1,313 | |
69,6 | 69,75 | 69,67 | 77,8 | 19,8 | 23,8 | 31,8 | CR 99273 |
2,740 | 2,746 | 2,743 | 3,065 | 0,781 | 0,938 | 1,250 | |
69,72 | 69,88 | 69,85 | 79,4 | 19,8 | 23,8 | 31,8 | CR 99274 |
2,475 | 2,751 | 2,750 | 3,125 | 0,781 | 0,938 | 1,250 | |
69,77 | 69,93 | 69,85 | 78,1 | 36,5 | 41,3 | 41,3 | CR 99267 |
2,747 | 2,753 | 2,750 | 3,075 | 1,438 | 1,625 | 1,625 | |
69,85 | 79,4 | 19,8 | 23,8 | 31,8 | CR 99270 | ||
2,750 | 3,125 | 0,781 | 0,938 | 1,250 | |||
69,85 | 70 | 69,85 | 79,4 | 10,3 | 14,3 | 31,8 | CR 99272 |
2,750 | 2,756 | 2,750 | 3,125 | 0,563 | 1,250 | ||
69,85 | 79,4 | 19,8 | 23,8 | 31,8 | CR 99275 | ||
2,750 | 3,125 | 0,781 | 0,938 | 1,250 | |||
69,85 | 79,4 | 28,6 | 31,8 | 33,3 | CR 99269 | ||
2,750 | 3,125 | 1,125 | 1,250 | 1,312 | |||
69,93 | 70,08 | 70 | 79,4 | 20 | 24 | 31,8 | CR 99276 |
2,753 | 2,759 | 2,756 | 3,125 | 0,787 | 0,945 | 1,250 | |
71,35 | 71,5 | 71,45 | 81 | 15,1 | 17,5 | 31,8 | CR 99281 |
2,809 | 2,815 | 2,813 | 3,188 | 0,594 | 0,688 | 1,250 | |
71,83 | 72 | 72 | 81,9 | 19,1 | 22,2 | 34,1 | CR 99284 |
2,828 | 2,835 | 2,835 | 3,225 | 0,750 | 0,875 | 1,343 | |
72,09 | 72,24 | 72,09 | 81,9 | 12,7 | 16,7 | 31,8 | CR 99282 |
2,838 | 2,844 | 2,838 | 3,225 | 0,500 | 0,656 | 1,250 | |
72,8 | 72,95 | 72,87 | 81 | 19,8 | 23,8 | 31,8 | CR 99286 |
2,866 | 2,872 | 2,869 | 3,188 | 0,781 | 0,938 | 1,250 | |
72,97 | 73,13 | 73,03 | 81,8 | 19,8 | 23,8 | 31,8 | CR 99287 |
2,837 | 2,879 | 2,875 | 3,219 | 0,781 | 0,938 | 1,250 |
