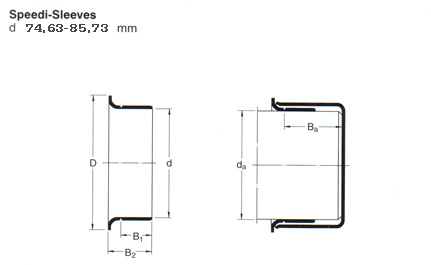

Shaft diameter | Sleeve Dimensions | Designation | |||||
da | d | D | B1 | B2 | Ba 1) | ||
min | max | +,- 1,6 | +,- 0,8 | +,- 0,8 | |||
mm /in |
mm /in |
- | |||||
87,25 | 87,41 | 87,33 | 97,6 | 19,8 | 23 | 35,7 | CR 99339 |
3,435 | 3,441 | 3,438 | 3,844 | 0,781 | 0,906 | 1,406 | |
88,31 | 88,47 | 88,39 | 97,4 | 19,8 | 23 | 35,7 | CR 99340 |
3,477 | 3,483 | 3,480 | 3,835 | 0,781 | 0,906 | 1,406 | |
88,82 | 88,96 | 88,9 | 97,6 | 15,9 | 20,6 | 34,2 | CR 99346 |
3,497 | 3,503 | 3,500 | 3,844 | 0,625 | 0,813 | 1,347 | |
88,9 | 89,6 | 88,9 | 97,2 | 8 | 12,7 | 34,2 | CR 99347 |
3,500 | 3,506 | 3,500 | 3,825 | 0,313 | 0,500 | 1,347 | |
88,9 | 97,6 | 20,6 | 25,4 | 34,2 | CR 99350 | ||
3,500 | 3,844 | 0,813 | 1,000 | 1,347 | |||
88,92 | 89,08 | 89 | 97,6 | 15,9 | 20,6 | 34,2 | CR 99349 |
3,501 | 3,507 | 3,504 | 3,844 | 0,625 | 0,813 | 1,347 | |
89,91 | 90,07 | 90 | 101,6 | 11,1 | 13,7 | 46 | CR 99352 |
3,540 | 3,546 | 3,543 | 4,000 | 0,438 | 0,538 | 1,813 | |
90 | 101,6 | 13,4 | 16,9 | 44,5 | CR 99353 | ||
3,543 | 4,000 | 0,526 | 0,667 | 1,750 | |||
90 | 101,6 | 18 | 23 | 46 | CR 99351 | ||
3,543 | 4,000 | 0,710 | 0,906 | 1,813 | |||
90 | 101,6 | 23 | 28 | 44,5 | CR 99354 | ||
3,543 | 4,000 | 0,906 | 1,102 | 1,750 | |||
90,42 | 90,58 | 90,5 | 99,1 | 20,6 | 25,4 | 44,5 | CR 99356 |
3,560 | 3,566 | 3,563 | 3,900 | 0,813 | 1,000 | 1,750 | |
91,9 | 92,05 | 91,97 | 102,4 | 20,6 | 25,4 | 44,5 | CR 99360 |
3,618 | 3,624 | 3,621 | 4,031 | 0,813 | 1,000 | 1,750 | |
92,02 | 92,18 | 92,08 | 102,2 | 12,7 | 15,9 | 44,5 | CR 99363 |
3,623 | 3,629 | 3,625 | 4,025 | 0,500 | 0,625 | 1,750 | |
92,08 | 102,4 | 20,6 | 25,4 | 44,5 | CR 99362 | ||
3,625 | 4,031 | 0,813 | 1,000 | 1,750 | |||
93,57 | 93,73 | 93,68 | 102,4 | 8 | 11,1 | 22,2 | CR 99368 |
3,684 | 3,690 | 3,688 | 4,031 | 0,313 | 0,438 | 0,875 | |
93,6 | 93,76 | 93,68 | 102,2 | 20,6 | 23,8 | 45,7 | CR 99365 |
3,685 | 3,691 | 3,688 | 4,052 | 0,813 | 0,938 | 1,800 | |
94,96 | 94,82 | 94,74 | 102,4 | 11,9 | 15,1 | 45,7 | CR 99359 |
3,727 | 3,733 | 3,730 | 4,030 | 0,469 | 0,594 | 1,800 | |
94,74 | 102,2 | 19,8 | 23 | 45,7 | CR 99366 | ||
3,730 | 4,025 | 0,781 | 0,906 | 1,800 | |||
94,92 | 95,08 | 95 | 102,2 | 21 | 24 | 45,7 | CR 99369 |
3,737 | 3,743 | 3,740 | 4,025 | 0,827 | 0,945 | 1,800 | |
95 | 95,15 | 95 | 102,4 | 8,7 | 12,7 | 45,7 | CR 99374 |
3,740 | 3,746 | 3,743 | 4,031 | 0,344 | 0,500 | 1,800 | |
95 | 102,5 | 11,9 | 15,1 | 45,1 | CR 99364 | ||
3,743 | 4,035 | 0,469 | 0,594 | 1,800 | |||
95,15 | 95,3 | 95,25 | 102,2 | 14,3 | 17,5 | 45,7 | CR 99376 |
3,746 | 3,752 | 3,750 | 4,025 | 0,563 | 0,688 | 1,800 | |
95,25 | 95,41 | 95,25 | 102,2 | 8,7 | 12,7 | 45,7 | CR 99367 |
3,750 | 3,756 | 3,750 | 4,025 | 0,344 | 0,500 | 1,800 | |
95,25 | 102,1 | 17,5 | 22,2 | 45,7 | CR 99372 | ||
3,750 | 4,020 | 0,688 | 0,875 | 1,800 | |||
98,24 | 98,4 | 98,32 | 106,3 | 20,6 | 25,4 | 47,6 | CR 99386 |
3,868 | 3,874 | 3,871 | 4,185 | 0,813 | 1,000 | 1,875 | |
98,37 | 98,43 | 98,43 | 107,2 | 20,6 | 25,4 | 47,6 | CR 99387 |
3,873 | 3,875 | 3,875 | 4,219 | 0,813 | 1,000 | 1,875 | |
99,95 | 100,11 | 100 | 109,5 | 20,6 | 25,4 | 52 | CR 99393 |
3,935 | 3,941 | 3,938 | 4,313 | 0,813 | 1,000 | 2,050 |
